基本介绍

北京辉耀宏达电子设备有限公司推出的CS/600中间包快速连续测温系统具有关键性能优异 （精度高、响应快）、总体设计完善（软硬件功能完备）和高可靠性、低运行成本等突出的优点， 为实时、自动地获取中间包钢水温度及其变化趋势提供了一种理想的解决方案。 CS/600系统是利用普朗克黑体辐射理论，采用比色技术对中间包的温度进行测量。具体方法为将高导温盲头空腔管 （测温管）插入钢水，浸入钢水段的测温管部分迅速与钢水同温，其盲头端部（测斑） 所发出的红外辐射能量由专用的测温传感器捕捉并由光纤传送至光电传感器，经信号处理后此获得钢水温度数值。 CS/600系统由基本配置和可选配置两部分构成。根据配置的不同，又分为实用型（600A）、智能型（600B）和完备型（600C）三种型号。

产品优势

表 1. CS/600系统构成（√表示有 ，×表示没有）
序号 设备名称 实用性   智能型   完备型
1 测温管及配件 √ √ √
2 双色红外光纤温度传感器及配件 √ √ √
3 现场信号处理与控制模块 √ √ √
4 双行大屏显示器 √ √ √
5 工控机与系统软件（可选） × √ √
6 测温管旋转升降机及配件（可选） × × √
实用型（CS/600A）可实现中间包温度的快速连续测量与现场显示。
智能型（CS/600B）配备了工控机与系统软件，具有完善的记录、分析、通信与系统自我管理功能。
完备型（CS/600C）包括了测温管旋转升降机等执行机构，大大提升了系统的自动化水平。

系统功能：

  1. 1.高精度、连续、动态的钢水温度测量；
    2.实时反映钢水温度瞬变波动的快速响应功能；
    3.红外和快速热偶的双行数值温度同步显示功能；

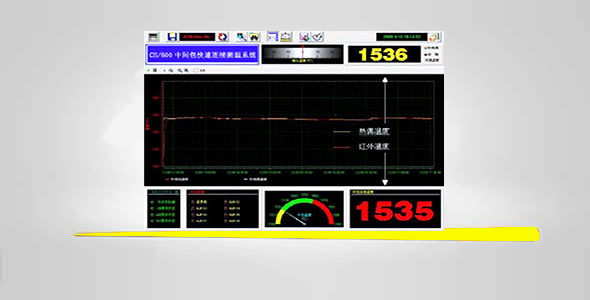

    4.连续展现钢水温度时变曲线的温度趋势标绘功能；
    5.钢水温度自动纪录、查询、调用、分析功能；
    6.与Profibus-DP等总线信息系统无障碍沟通功能；
    7.测温系统自动监测、自动排障，免日常维护；
    8.系统状态参数实时显示，超限自动纪录并报警。
  2. 温度测量范围:      1400—1600℃（中间包钢水）800—1400℃（中间包烘烤）
    静态测量精度:      ±0.3%+1℃
    动态测量误差 :       ±1℃ （置信度：52.4 %）；±3℃ （置信度：90.8 %）；±5℃ （置信度：99.3 %）
    温度响应时间 :       46s （1500℃温差、响应至≤±1℃）；11s （5℃温差、响应至≤±1℃）；7 s (3℃温差、响应至≤±1℃)
    数据刷新时间 :       10ms—10min（用户可调）
    测温管寿命 :       20—40h（用户可根据包时选择）
    测温管长度 :       1.0m/1.1m/1.3m

    三种定尺相辅相成，确保CS/5000系统在所有情况下都能准确切割，提高了定尺率和成材率，降低了废品率。
